Cấu tạo máy chà sàn ngồi lái: Các bộ phận và chức năng
Cấu tạo máy chà sàn ngồi lái gồm sáu cụm chính: cụm chà, cụm hút và gạt nước, hai bình chứa nước sạch và nước bẩn, hệ thống di chuyển và lái, nguồn điện, bảng điều khiển cùng các thiết bị an toàn. Hiểu rõ các bộ phận này giúp bạn chọn đúng máy, vận hành đúng cách và bảo dưỡng đúng chỗ.
Bài viết giải thích các bộ phận của máy chà sàn ngồi lái qua ví dụ tiêu biểu là máy chà sàn ngồi lái Ronlon RLA660, kèm bảng thông số và các bộ phận hao mòn cần kiểm tra. Nếu bạn muốn biết cấu tạo của dòng đẩy tay, xem bài cấu tạo máy chà sàn liên hợp.
Tổng quan cấu tạo máy chà sàn ngồi lái
Máy chà sàn ngồi lái điều khiển như một chiếc xe ô tô nhỏ: một lần đi qua, máy nhỏ dung dịch, chà sàn bằng mâm, gạt và hút nước bẩn với hiệu suất và năng suất thường gấp 2-3 lần máy liên hợp đẩy tay. Các bộ phận máy chà sàn ngồi lái chia theo sáu cụm sau:
| Cụm | Bộ phận chính | Chức năng |
| Cụm chà | Mâm chà, pad hoặc chổi, motor chà, cơ cấu nâng hạ | Chà bong bụi bẩn bám trên sàn |
| Cụm hút và gạt nước | Thanh gạt, lá cao su, motor hút, ống hút | Gom và hút nước bẩn, để sàn khô |
| Hai bình chứa | Bình nước sạch, bình nước bẩn, lưới lọc, báo mực nước | Chứa dung dịch và nước thải |
| Di chuyển và lái | Motor dẫn động, bánh xe, vô lăng, chân ga | Đưa máy chạy theo lộ trình |
| Nguồn điện | Ắc quy hoặc pin, bộ sạc | Cấp điện cho toàn bộ motor |
| Điều khiển và an toàn | Bảng điều khiển, còi, đèn cảnh báo, bánh chống va chạm | Điều khiển và bảo vệ người, máy |

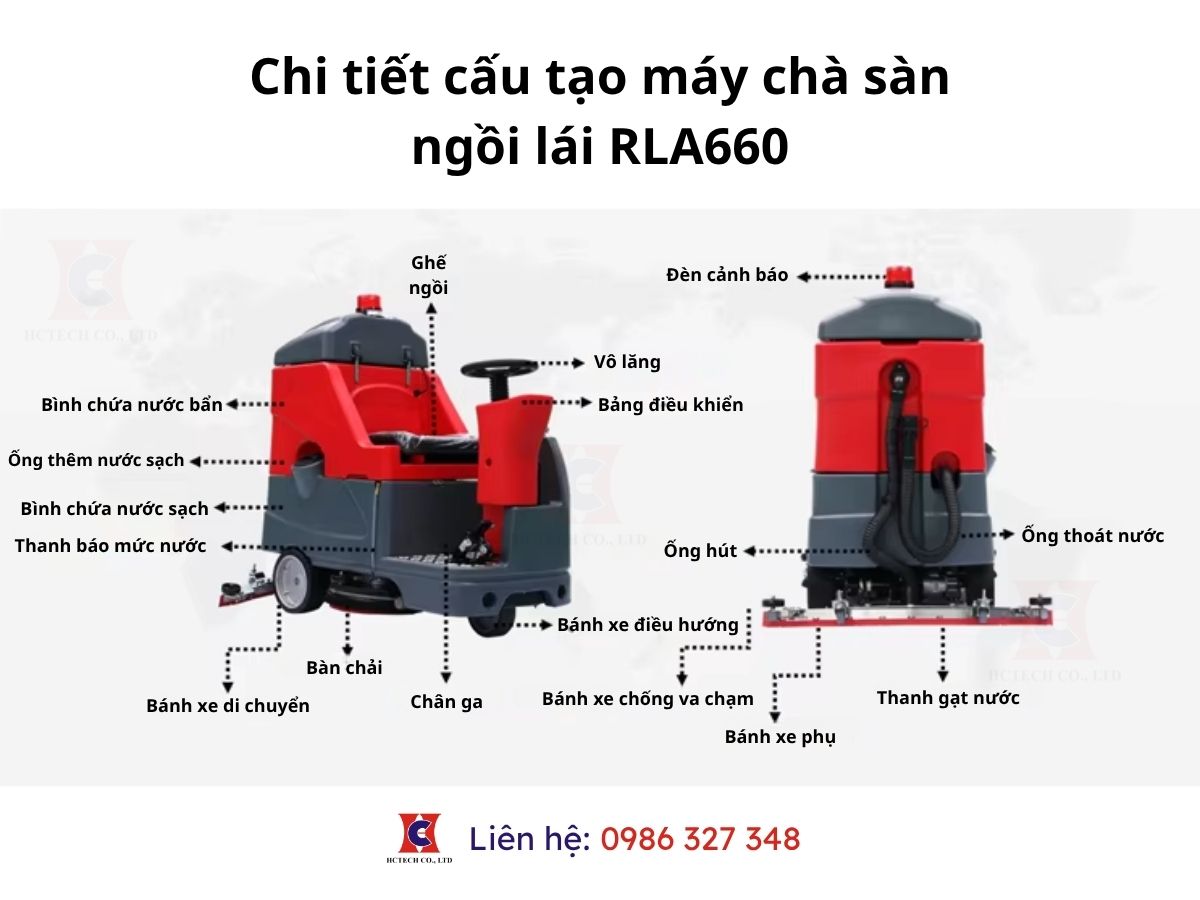

Phần dưới HCTech dùng máy chà sàn Ronlon RLA660 làm ví dụ. Thông số chính của máy:
| Thông số | Ronlon RLA660 |
| Bề rộng chà / số mâm | 660 mm / 2 mâm |
| Chiều rộng thanh gạt nước | 920 mm |
| Bình nước sạch / nước bẩn | 90 L / 100 L |
| Motor chà / motor hút / motor di chuyển | 2 x 380 W / 800 W / 500 W |
| Tốc độ và áp lực mâm chà | 180 – 220 vòng/phút / 45 – 70 kg |
| Ắc quy | 2 x 12V 150Ah |
| Độ ồn (cách 1 m) | ≤ 60 dB |
| Khối lượng (gồm ắc quy) | 320 kg |
Xem chi tiết và giá tại trang sản phẩm máy chà sàn ngồi lái Ronlon RLA660.
Cụm chà trong cấu tạo máy chà sàn ngồi lái
Cụm chà là bộ phận trực tiếp làm sạch sàn. Gồm các thành phần:
- Mâm chà (bàn chà): RLA660 có hai mâm đặt lệch nhau, nhà sản xuất cho biết cách đặt này giúp chà sạch hơn. Mâm gắn pad chà hoặc chổi tùy vào nhu cầu làm sạch.
- Pad hoặc chổi: máy bán kèm 2 chổi và 2 pad chà; vật tư của hãng gồm pad 3M và chổi Malish. Cách chọn pad theo loại sàn xem bài các loại pad chà sàn công nghiệp.
- Motor chà: hai motor 24V, mỗi motor 380W, quay mâm với tốc độ 180 – 220 vòng/phút.
- Áp lực chà: 45 – 70kg, sử dụng công tắc quyết định lực chà xuống sàn.
- Cơ cấu nâng hạ mâm: dùng motor điện, nâng hạ bằng nút trên bảng điều khiển, người lái không phải điều chỉnh bằng tay.
Cụm hút và gạt nước trong các bộ phận của máy chà sàn ngồi lái
Cụm này lấy lại nước bẩn sau khi mâm chà làm tơi chất bẩn, để sàn khô nhanh và an toàn cho người đi lại. Đây cũng là nhóm bộ phận máy chà sàn ngồi lái cần kiểm tra thường xuyên nhất.
- Thanh gạt nước: gắn phía sau máy, rộng 920mm (RLA660), có bánh đỡ và bánh chống va chạm để bảo vệ thanh gạt khi chạy sát tường.
- Lá cao su gạt nước: máy lắp sẵn 2 lá cao su Linatex nhập khẩu; nhà sản xuất cho biết dùng được cả hai mặt. cách thay xem bài cách thay lá cao su gạt nước và pad chà.
- Motor hút và ống hút: motor 800W hút nước bẩn qua ống hút về bình nước bẩn. Có nắp chắn nước để bọt và nước bẩn không vào motor hút; hệ thống điều khiển còn tắt hút trễ sau khi dừng, tránh nước chảy ngược.
- Nâng hạ thanh gạt: bằng motor điện, cũng điều khiển từ bảng điều khiển.
Nếu sàn bị hút yếu hoặc để lại vệt nước, nguyên nhân thường nằm ở cụm này; xem xử lý lỗi máy chà sàn hút nước yếu.
Hai bình chứa trong cấu tạo máy chà sàn ngồi lái
Máy có hai bình tách biệt: bình nước sạch (chứa nước và hóa chất, 90L trên RLA660) và bình nước bẩn (chứa nước hút lên, 100L). Vỏ bình dày 6mm theo công bố của nhà sản xuất.
- Cửa đổ nước và chỉ báo mực nước giúp đổ đầy mà không tràn.
- Lưới lọc bình nước bẩn giữ lại rác thô, cần vệ sinh sau mỗi ca.
- Báo đầy bình nước bẩn: khi bình đầy, máy phát tín hiệu và tự dừng, tránh nước tràn vào motor hút.
- Ống xả: nối ở phía sau để xả nước bẩn tại điểm đổ.
Hệ thống di chuyển và lái: bộ phận máy chà sàn ngồi lái
- Motor dẫn động: RLA660 dùng motor Amer 500W dẫn động bánh trước, khởi động mềm giúp bảo vệ motor.
- Bánh xe: bánh polyurethane chống trượt, chạy êm; bánh sau là bánh lái (castor).
- Vô lăng và ghế ngồi: người lái ngồi và điều khiển hướng bằng vô lăng.
- Chân ga: điều khiển tốc độ; nút tiến lùi trên bảng điều khiển.
Cách điều khiển, tốc độ an toàn xem bài hướng dẫn vận hành máy chà sàn ngồi lái an toàn.
Nguồn điện trong cấu tạo máy chà sàn ngồi lái
RLA660 dùng 2 ắc quy 12V 150Ah, ắc quy không cần bảo dưỡng (hãng Tianneng theo thông tin nhà sản xuất), kèm bộ sạc thông minh. Một chu trình làm việc thường dùng 30 – 40% pin; sạc đầy từ 0 đến 100% khoảng 6 – 10 giờ, sạc bổ sung khoảng 2 – 4 giờ. Thời gian làm việc liên tục khoảng 4 – 4,5 giờ.
Bảng điều khiển và thiết bị an toàn
Bảng điều khiển tập trung các chức năng chính, thao tác bằng nút bấm. Với RLA660 gồm:
- Ổ khóa chìa: bật tắt nguồn.
- Còi và đèn cảnh báo phía trên khoang bình nước bẩn.
- Nút bật hút và nút bật chà.
- Nút nâng hạ mâm chà và nút nâng hạ thanh gạt.
- Công tắc tiến và lùi.
- Màn hình hiển thị điện: theo dõi mức pin.
Các model khác có thể có thêm chức năng, ví dụ Ronlon RLA580 có chế độ Eco, nút điều chỉnh lượng nhỏ hóa chất. Quy trình sử dụng từng nút xem bài hướng dẫn vận hành ở trên.
Nguồn thông số kỹ thuật thiết bị trên website chính thức của Ronlon và file tài liệu riêng Ronlon cung cấp cho HCTech: RLA660 ride on floor scrubber
Bộ phận hao mòn cần kiểm tra
Trong các bộ phận máy ngồi lái, nhóm phụ kiện hao mòn cần theo dõi thường xuyên để đảm bảo máy hoạt động đúng công suất:
| Bộ phận | Chu kỳ tham khảo | Kiểm tra gì |
| Pad, chổi, lá cao su | Thay 3 – 4 lần mỗi năm | Mòn, rách, biến dạng; vệt nước trên sàn |
| Lưới lọc, bình chứa | Vệ sinh sau mỗi ca | Rác, cặn hóa chất |
| Ắc quy | Axit khoảng 1,5 năm; lithium 3 – 5 năm | Thời gian chạy giảm, sạc không đầy |
| Motor chà, motor hút | Khoảng 2 – 3 năm | Tiếng kêu lạ, lực chà hoặc lực hút yếu |
